Docker单主机容器间通信
Docker的原生网络
也就是docker程序中自带的网络类型
查看Docker中的原生网络
[root@localhost ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
e1aa5d692686 bridge bridge local
082e568090f3 host host local
70d9c743f011 none null local原生网络主要用于，容器和容器之间的网络通讯，以及容器与外部主机之间的通讯
Docker网络从覆盖范围分为两种：
本文先来介绍单主机的容器之间的通讯，跨主机在后面会讲到
none网络
none 网络就是什么都没有的网络。挂在这个网络下的容器除了 lo，没有其他任何网卡。容器创建时，可以通过--network=none指定使用 none 网络。
[root@localhost ~]# docker run -it --network none busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever可以看到使用none网络运行的容器中，只有一个lo网卡，用作本地回环，这个网络只能用作ping 127.0.0.1，不能够与外部任何主机或者容器进行通讯
none网络的应用场景
由于它不能与任何外部进行通讯，也就是被隔离，对于安全性较高的并且不需要网络的应用来说就非常适合使用none网络。
比如：某个容器的唯一作用是生成二维码或者随机码，每次的二维码和随机码是不一样的，就可以放到none网络中避免密码被窃取。
host网络
连接到host网络的容器共享了Docker主机的协议栈，容器的网络配置与主机的完全一样可以通过--network host指定使用host网络
[root@localhost ~]# docker run -it --rm --network host busybox /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast qlen 1000
link/ether 00:0c:29:35:56:16 brd ff:ff:ff:ff:ff:ff
inet 192.168.1.11/24 brd 192.168.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::4b2e:bbe5:64d2:e455/64 scope link
valid_lft forever preferred_lft forever
3: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue qlen 1000
link/ether 52:54:00:fa:47:fa brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
valid_lft forever preferred_lft forever
4: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc pfifo_fast master virbr0 qlen 1000
link/ether 52:54:00:fa:47:fa brd ff:ff:ff:ff:ff:ff
5: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue
link/ether 02:42:31:92:1c:1e brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:31ff:fe92:1c1e/64 scope link
valid_lft forever preferred_lft forever
7: vetha3dd9d4@if6: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master docker0
link/ether 5e:cb:94:6c:b8:a7 brd ff:ff:ff:ff:ff:ff
inet6 fe80::5ccb:94ff:fe6c:b8a7/64 scope link
valid_lft forever preferred_lft forever查看使用host网络的容器中的ip信息，与物理机的完全一样，包括IP地址。
host网络可以直接与外网通信，与主机相连
host网络适用场景
直接使用 Docker host网络最大的好处就是性能，如果容器对网络传输效率有较高要求，则可以选择 host 网络。当然不便之处就是牺牲一些灵活性，比如要考虑端口冲突问题，Docker 主机上已经使用的端口就不能再用了。
Docker hos 的另一个用途是让容器可以直接配置主机网络。比如某些跨主机的网络解决方案，其本身也是以容器方式运行的，这些方案需要对网络进行配置，比如管理 iptables
joined网络
joined 容器是另一种实现容器间通信的方式。
joined 容器非常特别，它可以使两个或多个容器共享一个网络栈，共享网卡和配置信息，joined 容器之间可以通过 127.0.0.1 直接通信，可以通过--network container:已经运行的容器名/id
[root@localhost ~]# docker run -d --name test httpd
95552dc2c6add020aaa09de54f8cf76b3d7d64629d81908a04a2ed7e2856c846
[root@localhost ~]# docker exec -it test /bin/sh
# ip a
/bin/sh: 1: ip: not found在上述例子中，test容器启动之后，想要知道这个容器的ip是多少，进入容器发现没有命令，几乎什么常用命令都没有，更没有关于网卡的配置
这时候需要使用另一个容器，且这个容器不能使用和以上例子中相同的镜像，否则还是没有任何命令，使用joined共享它的网络来达到查看ip的目的
--network container:test：表示启动此容器要使用容器test的网络配置
[root@localhost ~]# docker run -itd --network container:test --name test1 busybox
145d64a4d30c5e4f015c898ca177bc1382f239c6d0305e9472c2e104d0344098
[root@localhost ~]# docker exec -it test1 /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
8: eth0@if9: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever此时查看到的ip172.17.0.2就是test容器的ip，它与test容器共享一个ip，也可以理解为他们在一个网络命名空间内
因为test容器是使用的httpd的镜像，所以容器内是有网页页面的，我们可以通过查看到的ip访问来看
[root@localhost ~]# curl 172.17.0.2
<html><body><h1>It works!</h1></body></html>joined网络适用场景
不同容器中的程序希望通过 loopback 高效快速地通信，比如 web server 与 app server。
希望监控其他容器的网络流量，比如运行在独立容器中的网络监控程序。
bridge网络
之后要学习到的跨主机网络通信，都是在bridge网络的基础上来进行操作的。当启动容器不指定任何网络时，默认网络就是使用的bridge网络
docker在安装是会在主机默认创建一个网卡信息docker0网卡
[root@localhost ~]# ip a
...
5: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
link/ether 02:42:31:92:1c:1e brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:31ff:fe92:1c1e/64 scope link
valid_lft forever preferred_lft forever在docker0后面，有一个NO-CARRIER，表示它不用来传输任何的数据的，只有在没有任何容器运行时，才会出现这个NO-CARRIER，这个网卡也被叫做桥接网卡
查看用来控制桥接网卡的信息
[root@localhost ~]# brctl show
bridge name bridge id STP enabled interfaces
docker0 8000.024231921c1e no
virbr0 8000.525400fa47fa yes virbr0-nicdocker0网卡的唯一作用是用来桥接的，根据以上信息中看到docker0的interfaces是没有信息的。这是因为它还没有为任何网络接口进行桥接
创建一个容器并使用桥接网络（默认就是桥接），也可以使用--network bridge
[root@localhost ~]# docker run -d --name testhttpd httpd
6fc2b659ef084fd88d7037586589a53bf7ae3f33b42e3be45b5e0cddf4cb3add
[root@localhost ~]# brctl show # 再次查看时已经有了桥接的网络接口
bridge name bridge id STP enabled interfaces
docker0 8000.024231921c1e no veth87cea4f
virbr0 8000.525400fa47fa yes virbr0-nic因为是使用了httpd镜像运行的容器，所以需要使用joined网络来进行查看网卡信息
[root@localhost ~]# docker run -it --rm --network container:testhttpd busybox /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
12: eth0@if13: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever可以看到网卡信息中是12: eth0@if13，表示接口12桥接在接口13上
同样在主机的网卡信息中也能看到13: veth89b705c@if12，而刚才使用brctl show查看到的桥接接口信息就是veth89b705c，veth89b705c又桥接在docker0上，所以docker0和容器中的ip网段是一样的，可以通信
[root@localhost ~]# ip a
...
5: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
link/ether 02:42:31:92:1c:1e brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:31ff:fe92:1c1e/64 scope link
valid_lft forever preferred_lft forever
13: veth89b705c@if12: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
link/ether aa:72:2c:fa:3f:37 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet6 fe80::a872:2cff:fefa:3f37/64 scope link
valid_lft forever preferred_lft forever查看bridge网卡的详细信息
[root@localhost ~]# docker network inspect bridge
[
{
"Name": "bridge", # 网卡名
"Id": "e1aa5d69268678d522830a9d4ac109cfe550b9b8533342924558710f2a8dace8",
"Created": "2020-03-25T04:59:05.769955646+08:00",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": false,
"IPAM": { # ip地址管理
"Driver": "default",
"Options": null,
"Config": [
{ # 物理机桥接网卡的网段和地址，并且作为网关存在
"Subnet": "172.17.0.0/16",
"Gateway": "172.17.0.1"
}
]
},
"Internal": false,
"Attachable": false,
"Ingress": false,
"ConfigFrom": {
"Network": ""
},
"ConfigOnly": false,
"Containers": { # 容器id
"60a082b599fb780ca4279af981369cc3a764a1816603448ed5a17dd2d456a664": {
"Name": "testhttpd", # 运行的容器名
"EndpointID": "959aeef49b92f5f564d90c8bd8290b18d404b0582079c9aeba4a71cac881bd31",
"MacAddress": "02:42:ac:11:00:02", # 容器的网卡mac
"IPv4Address": "172.17.0.2/16", # 容器的ip
"IPv6Address": ""
}
},
"Options": {
"com.docker.network.bridge.default_bridge": "true",
"com.docker.network.bridge.enable_icc": "true",
"com.docker.network.bridge.enable_ip_masquerade": "true",
"com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
"com.docker.network.bridge.name": "docker0",
"com.docker.network.driver.mtu": "1500"
},
"Labels": {}
}
]
创建自定义网络
docker network create -d 网络类型 创建的网卡名称
-d/--driver：指定网络类型
创建自动分配网段的网卡
[root@localhost ~]# docker network create -d bridge my_net
6f4461e757b41d41bf720ae4ef35c5f4703145317eccaace669c62cf191d9a6c
[root@localhost ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
e1aa5d692686 bridge bridge local
082e568090f3 host host local
6f4461e757b4 my_net bridge local
70d9c743f011 none null local
[root@localhost ~]# brctl show
bridge name bridge id STP enabled interfaces
br-6f4461e757b4 8000.02422eb38b13 no
docker0 8000.024231921c1e no veth89b705c
virbr0 8000.525400fa47fa yes virbr0-nic可以看到bridge的信息中多了一块网卡br-6f4461e757b4，br就是bridge的意思，一串字符串是网卡id
查看my_net网卡的信息，可以看到这个网卡被自动分配的网段，当然也可以通过ip a直接看到
[root@localhost ~]# docker network inspect my_net
[
{
"Name": "my_net", # 网卡名
"Id": "6f4461e757b41d41bf720ae4ef35c5f4703145317eccaace669c62cf191d9a6c",
"Created": "2020-03-30T19:10:45.014008523+08:00",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": false,
"IPAM": {
"Driver": "default",
"Options": {},
"Config": [
{ # 网卡网段自动分配为18
"Subnet": "172.18.0.0/16",
"Gateway": "172.18.0.1"
}
]
},
"Internal": false,
"Attachable": false,
"Ingress": false,
"ConfigFrom": {
"Network": ""
},
"ConfigOnly": false,
"Containers": {},
"Options": {},
"Labels": {}
}
]可以看到my_net地址为18网段，初始的桥接网卡是17，就可以发现自动分配的网段是网上递增的。
创建手动分配网段的网卡
docker network create -d bridge --subnet 网段/子网 --gateway 网关地址 网卡名称
--subnet：指定网段
--gateway：指定网关
[root@localhost ~]# docker network create -d bridge --subnet 172.22.16.0/24 --gateway 172.22.16.1 my_net2
5c255bce71c3a5bebb0830b13963f600f1f4ee371b67ac4e6ef4eb2288f7e754查看网卡信息，确定网段是否和手动分配的一样，这里使用ip a来查看
[root@localhost ~]# ip a
...
15: br-5c255bce71c3: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
link/ether 02:42:13:89:03:92 brd ff:ff:ff:ff:ff:ff
inet 172.22.16.1/24 brd 172.22.16.255 scope global br-5c255bce71c3
valid_lft forever preferred_lft forever自定义网络的使用
使用--network指定新创建的网卡名称即可使用
[root@localhost ~]# docker run -itd --name net2 --network my_net2 busybox
cfa99b7cba2df64a9397f7b1b5b111174060b939fa4565eddba757ecbded06b5进入容器进行验证，可以看到已经使用了自定义网络my_net2手动分配的ip网段
[root@localhost ~]# docker exec -it net2 /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
20: eth0@if21: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:16:10:02 brd ff:ff:ff:ff:ff:ff
inet 172.22.16.2/24 brd 172.22.16.255 scope global eth0
valid_lft forever preferred_lft forever手动指定容器的IP地址
docker run -itd --name net8 --network my_net2 --ip 72.22.16.8 busybox
--ip：指定分配给容器的ip（与my_net2同网段）
[root@localhost ~]# docker run -itd --name net8 --network my_net2 --ip 172.22.16.8 busybox
53afa008e9a2b86df9c5cfce05f9ec837ecd7c0d8f5867a9905461fe3ff9dbc8进入容器验证
[root@localhost ~]# docker exec -it net8 /bin/sh
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
22: eth0@if23: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:16:10:08 brd ff:ff:ff:ff:ff:ff
inet 172.22.16.8/24 brd 172.22.16.255 scope global eth0

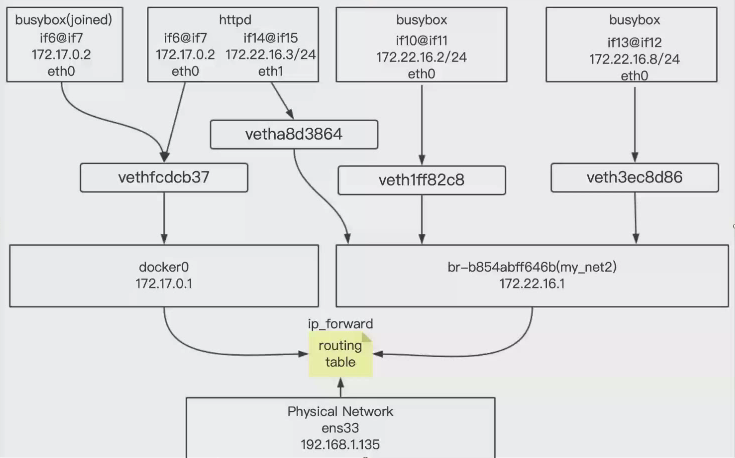

valid_lft forever preferred_lft forever容器间跨网段通信
刚才创建了一块桥接网卡net2，net2网段为172.22.16.0/24，docker0网段为172.17.0.0/16，如果他们俩要进行通信怎么办
进入使用net2网卡的容器中，ping网卡docker0的网关是可以通的，但是ping使用net网卡的容器就ping不通
[root@localhost ~]# docker exec -it net8 /bin/sh
/ # ping 172.18.0.1
PING 172.17.0.1 (172.17.0.1): 56 data bytes
64 bytes from 172.17.0.1: seq=0 ttl=64 time=0.140 ms
/ # ping 172.18.0.2
PING 172.17.0.2 (172.18.0.2): 56 data bytes
^C
--- 172.17.0.2 ping statistics ---
3 packets transmitted, 0 packets received, 100% packet loss在防火墙中可以看到有关网络的转发信息
[root@localhost ~]# iptables-save
# 查看关键信息
-A DOCKER-ISOLATION-STAGE-2 -o br-5c255bce71c3 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -o br-6f4461e757b4 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
# 以上表示去往br-5c255bce71c3和br-6f4461e757b4这两块网卡的数据会被删除
# 正是我们刚才创建的两块bridge网卡的id号
# 不仅这两个网卡的被drop了，docker的也是一样，所以docker0不能和这两块网卡进行互相通信如果想要去通讯，可以去把防火墙去关掉，但是上网的访问，还需要通过防火墙来转换ip，不能去关闭，或者清除防火墙。
运行一个docker0网卡的httpd容器
[root@localhost ~]# docker run -itd --name testhttpd httpd /bin/bash
e8747476713d1e8496f03dac071b04f5bf7d66a5baba5b8659b02e1087115ae7使用docker network connect 自定义桥接网卡名 连接到的容器名/id
[root@localhost ~]# docker network connect my_net2 testhttpd 因为httpd镜像中没有命令，使用joined的方法查看testhttpd的ip
[root@localhost ~]# docker run -it --rm --name test --network container:testhttpd busybox
/ # ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
24: eth0@if25: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
valid_lft forever preferred_lft forever
26: eth1@if27: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue
link/ether 02:42:ac:16:10:03 brd ff:ff:ff:ff:ff:ff
inet 172.22.16.3/24 brd 172.22.16.255 scope global eth1
valid_lft forever preferred_lft forever通过查看ip发现多了一块172.22.16.0/24网段的网卡，这个网段就是我们自己创建的net2网卡的网段，并且自动分配了ip
同样在bridge网卡信息中也能看到
[root@localhost ~]# brctl show
bridge name bridge id STP enabled interfaces
br-5c255bce71c3 8000.024213890392 no veth0d44d59
veth3b0daaa # ip a可以看到这个信息
veth82c0237
br-6f4461e757b4 8000.02422eb38b13 no
docker0 8000.024231921c1e no veth75947fa
virbr0 8000.525400fa47fa yes virbr0-nic现在我们再来去访问，想要去ping通不同网段的那台主机，只能通过ping它新连接的那块网卡的新地址172.22.16.3
[root@localhost ~]# docker exec -it net8 /bin/sh
/ # ping 172.22.16.3
PING 172.22.16.3 (172.22.16.3): 56 data bytes
64 bytes from 172.22.16.3: seq=0 ttl=64 time=0.182 ms
^C
--- 172.22.16.3 ping statistics ---
1 packets transmitted, 1 packets received, 0% packet loss
round-trip min/avg/max = 0.182/0.182/0.182 ms网段之间确实是没有办法通信，只能通过双网卡的方式来做到，间接的达到不同网段容器的通信
主机与外网时怎么通信的
主机进行通信时，依靠nat来进行处理数据包的地址封装，将私网地址转换成外网进行通信
nat转换又分为SNAT和DNAT
我们平常的上网就是使用了SNAT（源地址转换），我们作为client要访问外网的服务器主机HOST，将内网ip转换为路由器中的外网ip，由路由器的外网ip去帮我们拿取数据
而当外网中的中的server要来访问我们的client时，到达路由器时，会封装成路由器的内网ip，来到达client。这就是DNAT（目标地址转换）
外网与容器之间访问的原理
默认情况下运行一个容器都能够去访问到外网，实际本质不是外网，是可以访问除本网络以外的网络
[root@localhost ~]# docker run -it --rm --name test1 busybox
/ # ping www.baidu.com
PING www.baidu.com (61.135.169.121): 56 data bytes
64 bytes from 61.135.169.121: seq=0 ttl=127 time=3.789 ms
64 bytes from 61.135.169.121: seq=1 ttl=127 time=4.309 ms既然使用的是nat路由来访问的外部网络，查看防火墙的SNAT策略
[root@localhost ~]# iptables -t nat -S
-A POSTROUTING -s 172.22.16.0/24 ! -o br-5c255bce71c3 -j MASQUERADE
-A POSTROUTING -s 172.18.0.0/16 ! -o br-6f4461e757b4 -j MASQUERADE
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE以其中docker0为例，这部分信息表示，如果docker0收到的源地址是172.17.0.0网段的数据，但目的并不是docker0的地址时，就交给MASQUERADE（伪装），而伪装就是将源地址转换为物理机的ip，也就是172.17.0.0网段的容器要访问其他网段时，去替换为主机ip

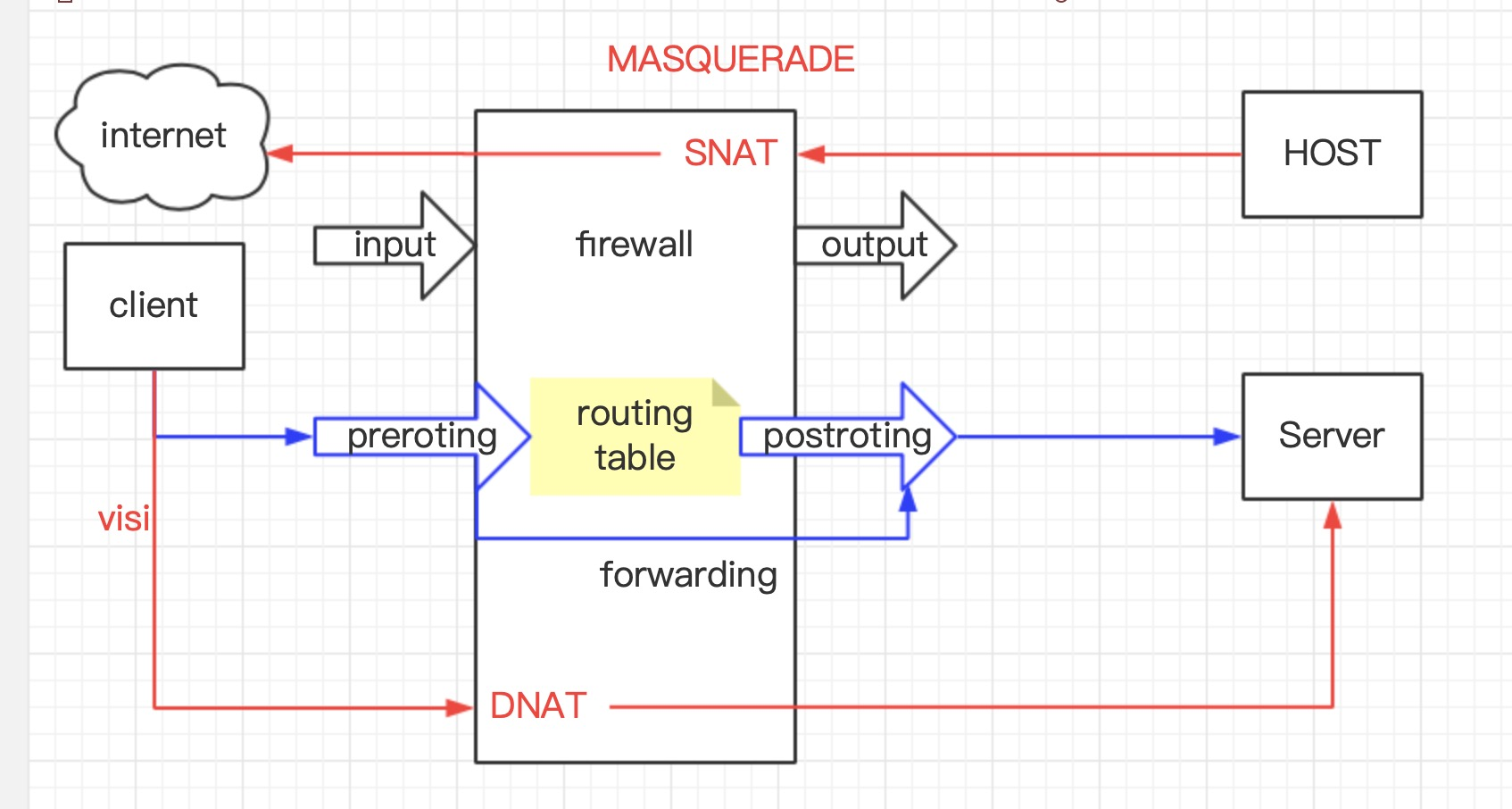

还是结合下面这张图来看
这里防火墙中的POSTROUTING，表示经过路由表之后检查数据包，PREROUTING是进入路由表之前检查数据包是否符合策略，而FORWORDING是查看路由表转发过程。相比来说FORWARDING比较好一点
容器访问外网
现在来看下图，开启三个终端来查看地址是如何转换的
TTY1监控网卡docker0的icmp协议，也即是ping命令的传输
TTY2监控网卡ens33
TTY3进入容器终端，ping外部网络，发送4个包即可
tcpdump -i docker0 -n icmp # 然后会处于阻塞模式TTY2
tcpdump -i docker0 -n icmpTTY3
[root@localhost ~]# docker run -it --rm --name test busybox /bin/sh
/ # ping www.baidu.com
PING www.baidu.com (111.206.223.173): 56 data bytes
64 bytes from 111.206.223.173: seq=0 ttl=127 time=5.161 ms
64 bytes from 111.206.223.173: seq=1 ttl=127 time=4.952 ms
64 bytes from 111.206.223.173: seq=2 ttl=127 time=4.270 ms此时其他两个终端你的监控网卡会弹出消息
TTY1，172.17.0.3 > 111.206.223.173docker0网卡将从容器中来的ip172.17.0.3转换为111.206.223.173
23:45:27.058529 IP 172.17.0.3 > 111.206.223.173: ICMP echo request, id 1536, seq 0, length 64
23:45:27.063566 IP 111.206.223.173 > 172.17.0.3: ICMP echo reply, id 1536, seq 0, length 64
23:45:28.059591 IP 172.17.0.3 > 111.206.223.173: ICMP echo request, id 1536, seq 1, length 64
23:45:28.064392 IP 111.206.223.173 > 172.17.0.3: ICMP echo reply, id 1536, seq 1, length 64
23:45:29.060885 IP 172.17.0.3 > 111.206.223.173: ICMP echo request, id 1536, seq 2, length 64
23:45:29.064974 IP 111.206.223.173 > 172.17.0.3: ICMP echo reply, id 1536, seq 2, length 64TTY2，192.168.1.11 > 111.206.223.173ens33网卡将本机ip转为111.206.223.173
23:45:27.058568 IP 192.168.1.11 > 111.206.223.173: ICMP echo request, id 1536, seq 0, length 64
23:45:27.063519 IP 111.206.223.173 > 192.168.1.11: ICMP echo reply, id 1536, seq 0, length 64
23:45:28.059638 IP 192.168.1.11 > 111.206.223.173: ICMP echo request, id 1536, seq 1, length 64
23:45:28.064358 IP 111.206.223.173 > 192.168.1.11: ICMP echo reply, id 1536, seq 1, length 64
23:45:29.060908 IP 192.168.1.11 > 111.206.223.173: ICMP echo request, id 1536, seq 2, length 64

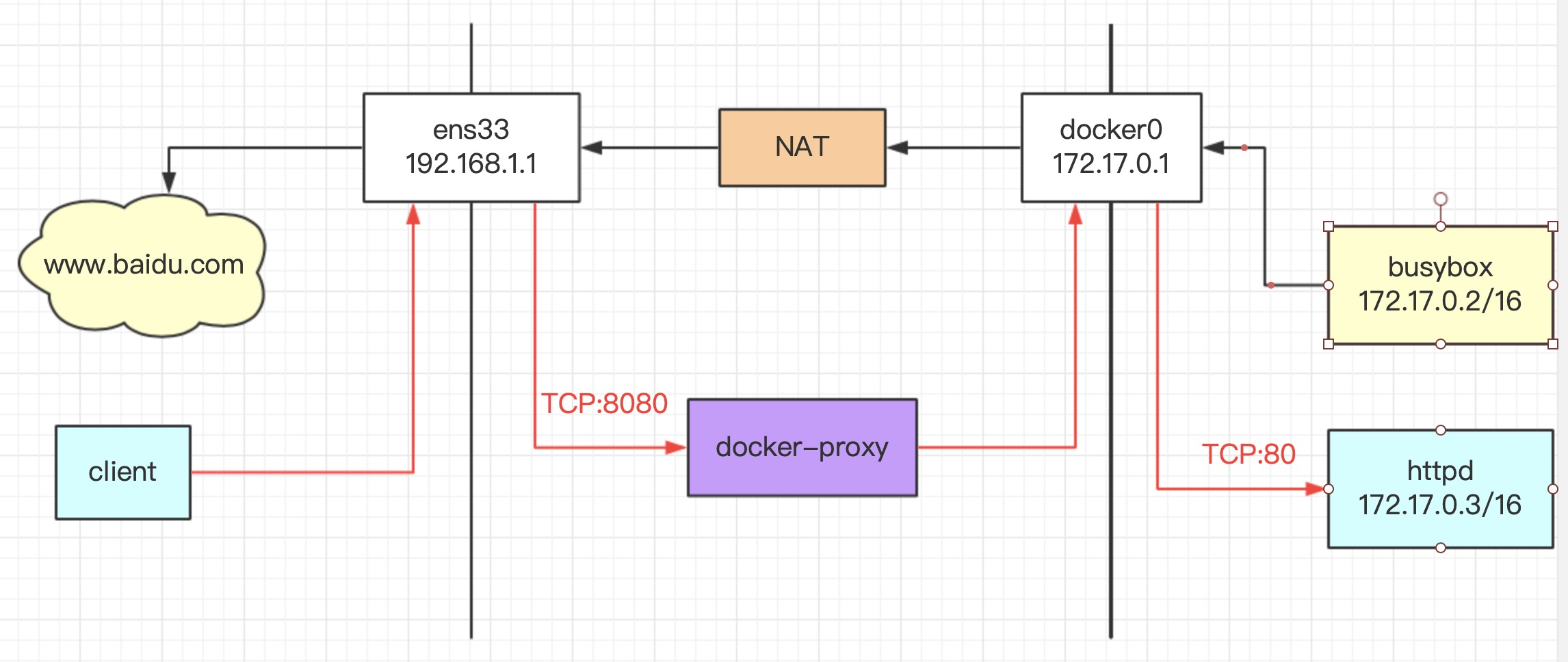

23:45:29.064926 IP 111.206.223.173 > 192.168.1.11: ICMP echo reply, id 1536, seq 2, length 64在这个过程中，我们可以看下图中的上半部分，也就是黑色线条的部分，当busybox向baidu发送ping包时，源地址为172.17.0.0网段的主机，经过docker0发现目标是外网段的，就有NAT去处理，NAT会将源地址封装为192.168.1.0网段，也就是物理机ip，目标还是baidu。
外网访问容器
要通过端口映射来实现，docker0要将容器内访问的端口映射到物理机
这个端口要与httpd镜像中服务的端口一致
[root@localhost ~]# docker run -d -p 80 httpd
[root@localhost ~]# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
14bc71bb595e httpd "httpd-foreground" 2 minutes ago Up 2 minutes 0.0.0.0:32769->80/tcp distracted_wilbur注意看以上输出信息中主机端口与容器端口的映射0.0.0.0:32769->80/tcp
主机端口为32768，容器中为80，这时候访问物理机的32769端口即可
[root@localhost ~]# curl 192.168.1.11:32769
<html><body><h1>It works!</h1></body></html>查看容器对主机的端口映射
[root@localhost ~]# docker port distracted_wilbur # 容器名
80/tcp -> 0.0.0.0:32769也可以指定主机使用什么端口来映射容器的80段口
[root@localhost ~]# docker run -d -p 8080:80 httpd
2c626edb9ab2c0295ebaa88a261eeeb3d2d0d77769b842bc01b97ecad1a40c32
[root@localhost ~]# curl 192.168.1.11:8080
<html><body><h1>It works!</h1></body></html>这个过程中，我们看下图中的下半部分，也就是红色线的部分，当我们作为client去访问物理的映射端口8080时，会出现一个docker proxy的代理去找这个8080映射在哪个ip的哪个端口，然后通过docker0网卡，获取到容器的数据
博客内容遵循 署名-非商业性使用-相同方式共享 4.0 国际 (CC BY-NC-SA 4.0) 协议
