Docker的框架结构

Docker框架结构基于docker源码响应的框架

Server与Client

监听端口

一个完整的docker程序,由client和server两个端组成,客户端和服务端都会在本地安装好,在生产环境中,是可以将client和server分离的

docker默认是没有监听端口的,没有监听端口之前是不可以将client和server分离的。所以添加监听端口就可以将server与client分离了

现在就来开启以下docker的监听端口,修改docker的启动文件中的内容

[root@localhost ~]# vim /usr/lib/systemd/system/docker.service
# 14行的ExecStart添加 -H tcp://0.0.0.0,监听所有ip
ExecStart=/usr/bin/dockerd -H fd:// -H tcp://0.0.0.0 --containerd=/run/containerd/containerd.sock

修改完配置文件需要重启docker

[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# systemctl restart docker

查看docker的监听状态

[root@localhost ~]# netstat -anput | grep docker
tcp6       0      0 :::2375                 :::*           LISTEN      70021/dockerd

然后就可以使用远程机器使用docker的命令,并对这台机器的docker可以操作

重新开一台已经安装docker客户端的虚拟机

docker -H 192.168.1.11 images # 查看1.11主机docker的本地镜像
docker -H 192.168.1.11 info # 查看docker信息
...

通常是不会去更改监听端口的,一般只用于远程管理,需要远程管理通过ansible等程序即可

为了方便之后的操作,将以上的修改,改回默认即可

Docker总体框架结构

Docker对使用者来讲是一个C/S模式的架构,而Docker的后端是一个非常松耦合的架构,模块各司其职,并有机组合,支撑Docker的运行。

松耦合:Docker的每个模块中的依赖性不是特别强

紧耦合:程序的每个模块有这紧密相关的联系,同时性能也是较强的

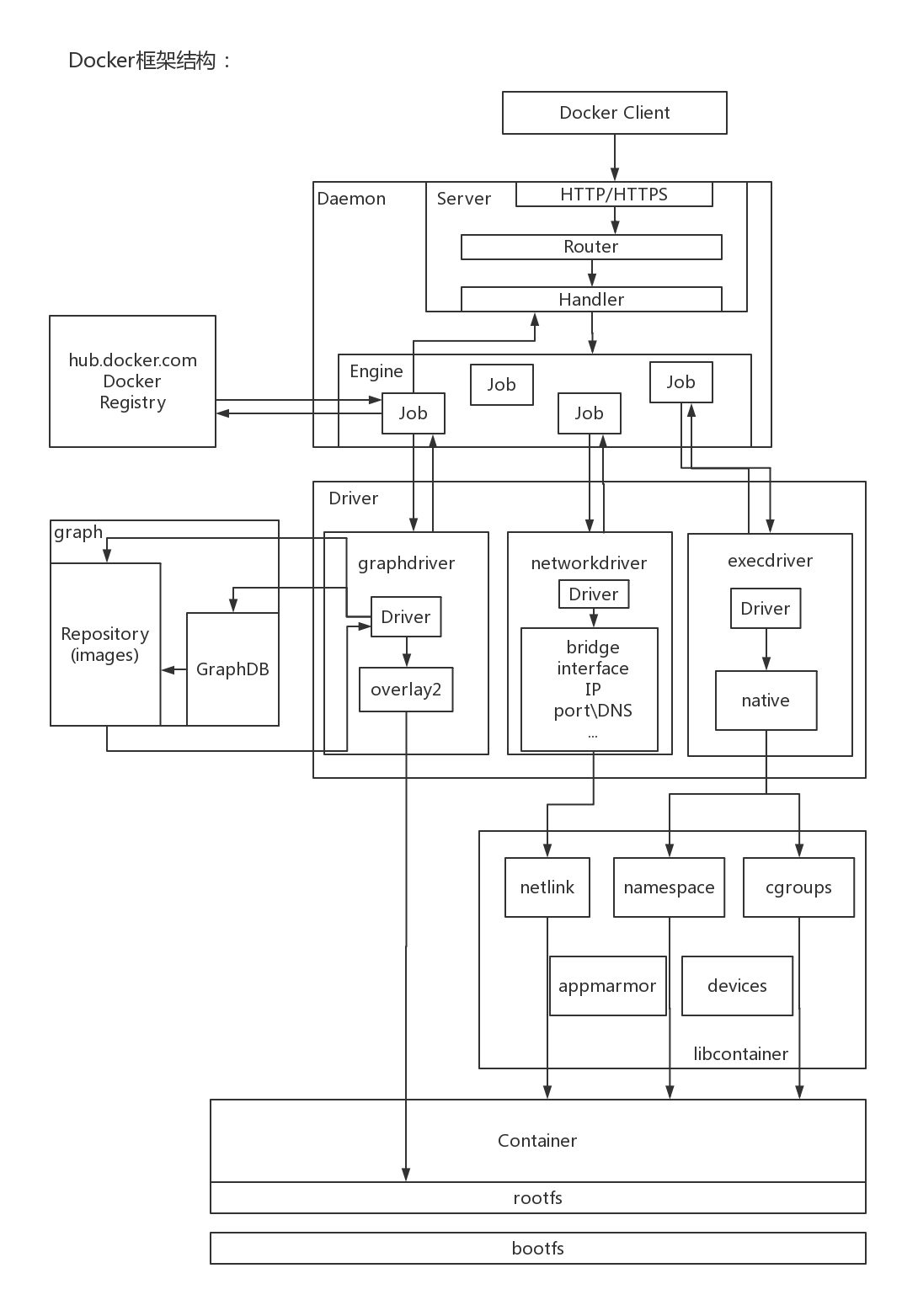

docker框架结构

docker version命令输出信息中,可以看到有两个端,一个Client,一个Server,默认情况下两个端口是在一起使用的,也可以通过手动将它们分开,也就是我们以上所做的监听端口的内容

接下来我们来介绍结构图的总览

方便接下来对逐个模块的理解

用户使用Docker Client与Docker Daemon建立通信,并发送请求给Daemon。

而Docker Daemon作为Docker架构中的主体部分,首先提供了Server的功能,使其可以接收Docker Client的请求;而后由Engine执行Docker内部的一系列工作,每一项工作都是以一个Job的形式存在。

Job的运行过程中,当需要容器镜像时,则从Docker Registry中下载镜像,并通过镜像管理驱动graphdriver将下载镜像以Graph的形式存储;当需要为Docker创建网络环境时,通过网络管理驱动networkdriver创建并配置Docker容器网络环境;当需要限制Docker容器运行资源或执行用户指令等操作时,则通过execdriver来完成。

而libcontainer是一项独立的容器管理包,networkdriver和execdriver都是通过libcontainer来实现具体容器进行的操作。当执行完运行容器的命令后,一个实际的Docker容器就处于运行状态,该容器拥有独立的文件系统,独立并且安全的运行环境等。

框架结构中各模块的功能与实现分析

先来看一下要从那些开始分析,在整个架构中,主要的模块有:Docker Client、Docker Daemon、Docker Registry、Graph、Driver、libcontainer以及Docker container。

Docker Client

Docker Client是Docker架构中用户用来和Docker Daemon建立通信的客户端。用户使用的可执行文件docker,通过docker命令行工具可以发起众多管理container(容器)的请求。

Docker Client可以通过三种方式和Docker Daemon建立通信:

  • tcp://host:port
  • unix://path_to_socket
  • fd://socketfd

为了简单起见,一般Client和Server是不会分开的,一律使用第一种方法tcp://host:port进行通信。与此同时,与Docker Daemon建立连接并传输请求的时候,Docker Client可以通过设置命令行flag参数的形式设置安全传输层协议(TLS)的有关参数,保证传输的安全性。如将http设置ssl变为https来保证传输的安全性。

Docker Client发送容器管理请求后,由Docker Daemon接收并处理请求,当Docker Client接收到返回的请求响应并简单处理后,Docker Client一次完整的声明周期就结束了。当要继续发送容器管理请求时,用户必须再次通过docker可执行文件创建连接Docker Client。

Docker Daemon

Docker Daemon是Docker架构中一个常驻在后台的系统进程,功能是:接受并处理Docker Client发送的请求。该守护进程在后台启动了一个Server,Server负责接受Docker Client发送的请求;接收请求后,Server通过路由与分发调度,找到相应的处理者(Handler)来执行请求。

Docker Daemon启动所使用的可执行文件也为docker,与Docker Client启动所使用的可执行文件docker相同。在docker命令执行时,通过传入的参数来判别Docker Daemon与Docker Client。

Docker Daemon的架构,大致可以分为三个部分:Docker Server、Engine和Job。

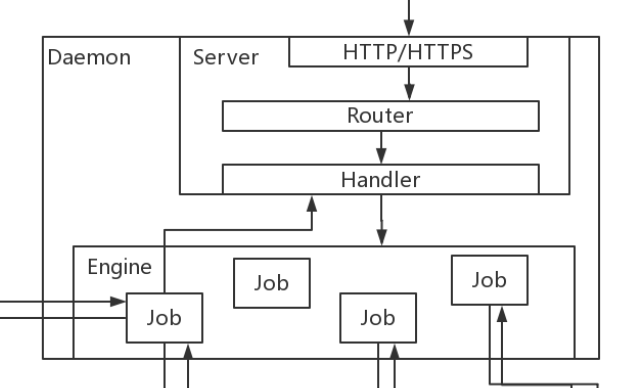

Docker_Daemon

Docker Server

Docker Server在Docker架构中是专门服务于Docker Client的server。该server的功能是:接收并调度分发Docker Client发送的请求

Docker在启动过程中,通过包头,创建一个Router(路由),提供请求的路由功能。在包头中有一个强大的URL路由器以及调度分发器。这个router中添加了众多的路由项,每一个路由项由HTTP请求方法(post/get/put/delete)、URL、Handler三部分组成。

如果Docker Client通过HTTP的形式访问Docker Daemon,创建完成Router后,Docker将Server的监听地址以及Router作为参数,创建一个http请求,最终执行http转发给某个server的请求。

在Server的服务过程中,Server在listener上接受Docker Client的访问请求,并创建一个全新的routine响应来访问该请求。在routine中,首选读取请求内容(这个请求要干嘛),然后做解析工作,接着找到相应的路由项,随后调用相应的Handler来处理该请求,最后Handler处理完请求之后回复该请求。

需要注意的是:Docker Server的运行在Docker的启动过程中,是靠一个名为”serveapi”的job的运行来完成的。原则上,Docker Server的运行是众多job中的一个,但是为了强调Docker Server的重要性以及为后续job服务的重要特性,将该”serveapi”的job单独抽离出来分析,理解为Docker Server。

Engine

Engine是Docker架构中的运行引擎,同时也Docker运行的核心模块。它扮演Docker container存储仓库的角色,并且通过执行job的方式来操纵管理这些容器。

在Engine数据结构的设计与实现过程中,有一个handler对象。该handler对象存储的都是关于众多特定job的handler处理访问。举例说明,Engine的handler对象中有一项为:{“create”: daemon.ContainerCreate,},则说明当名为”create”的job在运行时,create就是创建一个容器,执行的是daemon.ContainerCreate的handler

Job

一个Job可以认为是Docker架构中Engine内部最基本的工作执行单元。Docker可以做的每一项工作,都可以抽象为一个job。例如:在容器内部运行一个进程,这是一个job;创建一个新的容器,这是一个job,从Internet上下载一个文档,这是一个job;包括之前在Docker Server部分说过的,创建Server服务于HTTP的API,这也是一个job,等等。

Job的设计者,把Job设计得与Unix进程相仿。比如说:Job有一个名称,有参数,有环境变量,有标准的输入输出,有错误处理,有返回状态等。

结合Engine和Job来看,Engine在计算机中为每个handler功能创建了一个job,都是以docker客户端的参数来创建的,一个参数为一个job。如:运行一个create的job时,就创建一个create的job;运行一个run的job时,就先创建create的job,在创建running的job,然后容器才能运行

Docker Registry

Docker Registry是一个存储容器镜像的仓库。而容器镜像是在容器被创建时,被加载用来初始化容器的文件架构与目录。

通常Docker仓库分为网络端和本地端,网络端是docker官方的仓库或者阿里云的缓存仓库等。本地端是docker私有仓库,自己搭建的。

在Docker的运行过程中,Docker Daemon会与Docker Registry通信,并实现搜索镜像、下载镜像、上传镜像三个功能,这三个功能对应的job名称分别为”search”,”pull” 与 “push”。

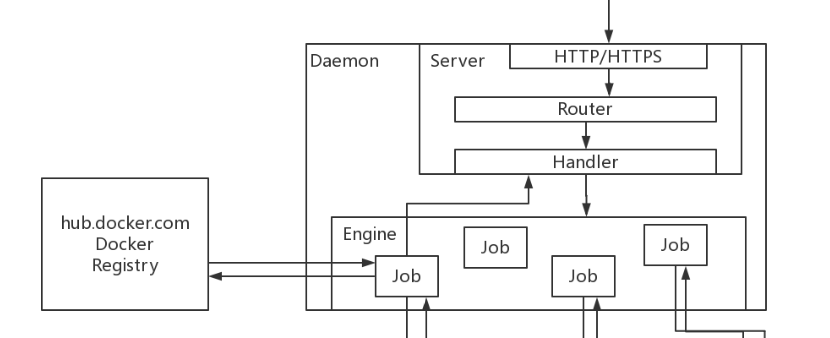

Docker_Registry

其中,在Docker架构中,Docker可以使用公有的Docker Registry,即大家熟知的Docker Hub,如此一来,Docker获取容器镜像文件时,必须通过互联网访问Docker Hub;同时Docker也允许用户构建本地私有的Docker Registry,这样可以保证容器镜像的获取在内网完成。

Graph

Graph在Docker架构中扮演已下载容器镜像的保管者,以及已下载容器镜像之间关系的记录者。

也就是说通过pull下载到的镜像,可以进行重复使用是因为它已经被保存到了Graph中。

一方面,Graph存储着本地具有版本信息的文件系统镜像,另一方面也通过GraphDB记录着所有文件系统镜像彼此之间的关系。

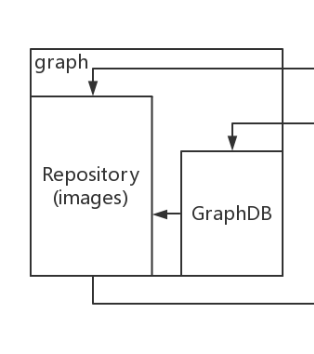

Graph

GraphDB是一个构建在SQLite之上的小型图数据库,SQLite是一个特别小的数据库,实现了节点的命名以及节点之间关联关系的记录。所有的镜像是按照分层结构来的

如:下载一个nginx镜像

[root@localhost ~]# docker pull nginx
Using default tag: latest
latest: Pulling from library/nginx
68ced04f60ab: Already exists
28252775b295: Pull complete
a616aa3b0bf2: Pull complete
Digest: sha256:2539d4344dd18e1df02be842ffc435f8e1f699cfc55516e2cf2cb16b7a9aea0b
Status: Downloaded newer image for nginx:latest
docker.io/library/nginx:latest

下载的过程中会看到下载了好几个内容,这就是将镜像分层来进行下载的,包括其他的镜像也是这样的,它的先后顺序,和上下也必须严格的,这些内容就是由GraphDB来保存的。它仅仅实现了大多数图数据库所拥有的一个小的子集,但是提供了简单的接口表示节点之间的关系。

同时在Graph的本地目录中,关于每一个的容器镜像,具体存储的信息有:该容器镜像的元数据,容器镜像的大小信息,以及该容器镜像所代表的具体rootfs。

使用docker info可以看到这样一条信息Docker Root Dir: /var/lib/docker

该目录中的image/overlay2/imagedb记录了层关系数据

[root@localhost ~]# ls /var/lib/docker/image/overlay2/imagedb/metadata/sha256/
5e35e350aded98340bc8fcb0ba392d809c807bc3eb5c618d4a0674d98d88bccd

该目录中的image/overlay2/layerdb/sha256/记录了镜像数据

[root@localhost ~]# ls /var/lib/docker/image/overlay2/layerdb/sha256/
0f29a08770415263e178a4fd0114fe05e6dcc7d0c7922d5ee5430ad29dde9aef
1541955a517830d061b79f2b52b1aed297d81c009ce7766a15527979b6e719c4
3105dd416ca73edaeedb5c15a853bc5aed51045a250cb544b0e936c94932dfcf
77b174a6a187b610e4699546bd973a8d1e77663796e3724318a2a4b24cb07ea0
7e07c23416eb19df1444ae11062dc553d9e8eb8fd91f866b2ad2aa22954597b9
997f97a68088ee2a31925e6deefcc690d8b45f2d795a5ce540e4d540d838fca7
a6d503001157aedc826853f9b67f26d35966221b158bff03849868ae4a821116
af0b15c8625bb1938f1d7b17081031f649fd14e6b233688eea3c5483994a66a3
c61f156b49aa9f766f67b79ee6d7df6e83a4a2a0bda8da0c5ff19b3ea480cbd3
f2cb0ecef392f2a630fa1205b874ab2e2aedf96de04d0b8838e4e728e28142da

Driver

Driver是Docker架构中的驱动模块。通过Driver驱动,Docker可以实现对Docker容器执行环境的定制。由于Docker运行的生命周期中,并非用户所有的操作都是针对Docker容器的管理,另外还有关于Docker运行信息的获取,Graph的存储与记录等。因此,为了将Docker容器的管理从Docker Daemon内部业务逻辑中区分开来,设计了Driver层驱动来接管所有这部分请求。

在Docker Driver的实现中,可以分为以下三类驱动:graphdriver、networkdriver和execdriver。

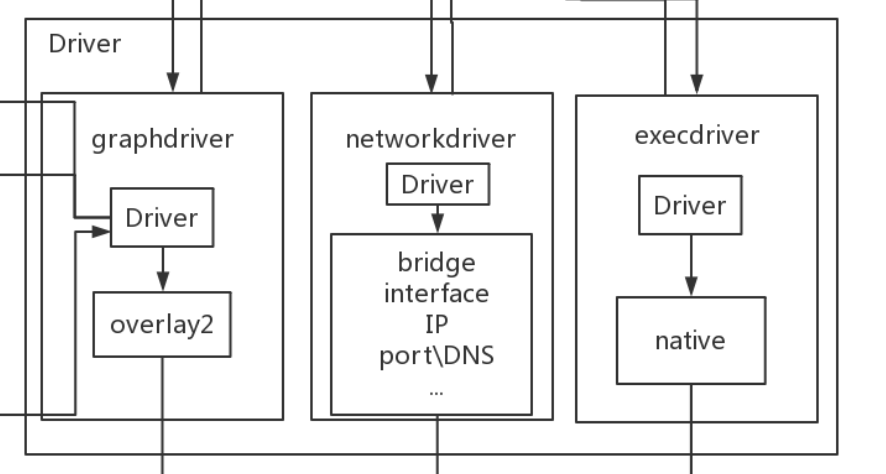

Driver

graphdriver

主要用于完成容器镜像的管理,包括存储与获取。即当用户需要下载指定的容器镜像时,graphdriver将容器镜像存储在本地的指定目录;同时当用户需要使用指定的容器镜像来创建容器的rootfs时,graphdriver从本地镜像存储目录中获取指定的容器镜像。

在graphdriver的初始化过程之前,有4种文件系统或类文件系统在其内部注册,它们分别是aufs、btrfs、vfs和overlay。而Docker在初始化之时,通过获取系统环境变量”DOCKER_DRIVER”来提取所使用driver的指定类型。而之后所有的graph操作,都使用该driver来执行。

这些文件系统类型都是跟着操作系统来的,如:

centos docker:overlay

Ubuntu docker:aufs

使用docker info命令可以找到以下关键信息,就是基于系统的docker使用什么样的存储驱动

 Storage Driver: overlay2

networkdriver

networkdriver的用途是完成Docker容器网络环境的配置,其中包括Docker启动时为Docker环境创建网桥;Docker容器创建时为其创建专属虚拟网卡设备;以及为Docker容器分配IP、端口并与宿主机做端口映射,设置容器防火墙策略等。

execdriver

execdriver作为Docker容器的执行驱动,负责创建容器运行命名空间(namespace),负责容器资源使用的统计与限制(cgroup),负责容器内部进程的真正运行等。

在执行docker exec命令时就是在这个驱动中来执行的

在execdriver的实现过程中,原先可以使用LXC驱动调用LXC的接口,来操纵容器的配置以及生命周期,而现在execdriver默认使用native驱动,不依赖于LXC。具体体现在Daemon启动过程中加载的ExecDriverflag参数,该参数在配置文件已经被设为”native”

execdriver的出现,也使docker为实现跨平台奠定了基础。

libcontainer

libcontainer是Docker架构中一个使用Go语言设计实现的库,设计初衷是希望该库可以不依靠任何依赖,直接访问内核中与容器相关的API。

正是由于libcontainer的存在,Docker可以直接调用libcontainer,而最终操纵容器的namespace、cgroups、网络设备以及防火墙规则等。这一系列操作的完成都不需要依赖LXC或者其他包

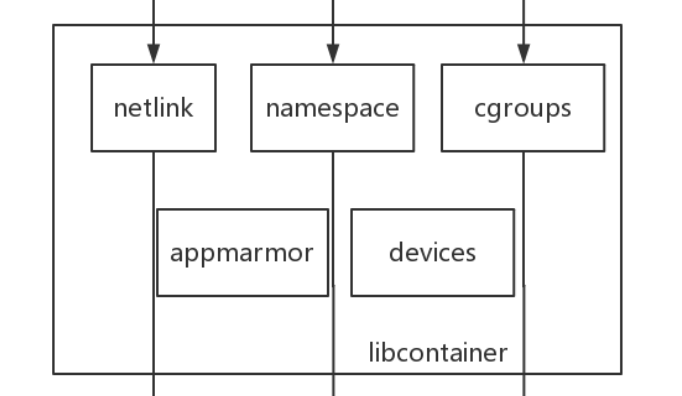

libcontainer

另外,libcontainer提供了一整套标准的接口来满足上层对容器管理的需求。或者说,libcontainer屏蔽了Docker上层对容器的直接管理(这里说到的上层即就是除Grapdriver以外的两个driver)。又由于libcontainer使用Go这种跨平台的语言开发实现,且本身又可以被上层多种不同的编程语言访问,因此很难说,未来的Docker就一定会紧紧地和Linux捆绑在一起。而于此同时,Microsoft在其著名云计算平台Azure中,也添加了对Docker的支持,可见Docker的开放程度与业界的火热度。

暂不谈Docker,由于libcontainer的功能以及其本身与系统的松耦合特性,很有可能会在其他以容器为原型的平台出现,同时也很有可能催生出云计算领域全新的项目。

Docker container

Docker container(Docker容器)是Docker架构中服务交付的最终体现形式。

Docker按照用户的需求与指令,订制相应的Docker容器:

用户通过指定容器镜像,使得Docker容器可以自定义rootfs等文件系统; 用户通过指定计算资源的配额,使得Docker容器使用指定的计算资源; 用户通过配置网络及其安全策略,使得Docker容器拥有独立且安全的网络环境; 用户通过指定运行的命令,使得Docker容器执行指定的工作。

框架总结

  • 这里需要结合以上的大图再次进行通顺的看一遍

Client/Server/Engine

当Client发送一个http请求时,由Server端来接收,Server中的Router用来判断该请求的请求方式(POST|PUT|GET|DELETE),然后转交给特定的Handler去具体的判断该消息如何处理。接着生成对应的Job去执行具体的指令,比如去寻找镜像

Docker Registry

Job回去Driver的Graph的Repository中去寻找镜像,找到直接使用,找不到则进入镜像的公共仓库(Docker Registry)中去寻找下载,下载后还是要进入Driver的Graph中进行存储

Graph Driver(overlay2)

Job在仓库中下载完镜像后会进入驱动程序中(Driver)找到Graph,Graph中的overlay2用来管理镜像的存储(Repository)和镜像层之间的关系记录(GrpahDB),镜像层后面会讲到。所以现在Job下载完的镜像已经在Graph中的Repository中了

Rootfs

当镜像操作完成后,overlay2会启动镜像中的rootfs。实际上,镜像中只存在两个东西,一个是rootfs,一个是bootfs。

bootfs用来引导镜像实例化后的容器启动,rootfs是镜像中所有的目录结构(如:./bin、/root/、/dev/、/proc/、/tmp/….)和数据结构,也就是系统所需的运行必要的目录。

bootfs引导操作系统启动,用来加载内核(rootfs)和bootfs提供的文件系统,然后bootfs会被卸载

rootfs是从镜像中抽离出来启动实例化后的容器的,用于将目录等结构加载到内存中,完成之后,就会去启动容器

既然要启动容器,就不再是操作镜像的指令了,需要客户端重新发起启动容器的请求,并生成启动容器的Job

Network Driver

启动容器首先会使用网络驱动器(Network Driver),所以Job找到了Driver中的Network Driver,会根据需要的网络类型(bridge/host/ipvlan/macvlan/null/overlay)去驱动网络的启动,并开启一个接口(interface),去分配ip和端口

驱动会去通过库(Lib)文件来进行一系列的操作,所以会去创建一个库容器(Libcontainer),在库容器中会存在一个专门用来管理网络的库文件,这里包括netlink(网络链接文件),可以对ip、端口等等配置好去放到Docker容器层中去(镜像分层会讲到)加载网络,然后需要为容器分配一系列的硬件资源(devices)软件资源(appmarmor)以及资源使用限制等等

Exec Driver(运行驱动器)

对于资源的分配,由它来完成。由于启动容器的准备工作已经完成,会重新生成一个Job用来进行资源分配,native用来调取物理机系统中的各项API接口等去和操作系统进行融合,在和操作系统产生六项隔离去完成分配资源以及资源限制,这时候就会用到namespace和cgroup

Libcontainer-namespace/cgroup

隔离和限制的工作需要通过Libcontainer中的namespace和cgroup去完成,然后与netlink一样,将配置加载到需要运行的容器中,容器通过加载镜像就可以启动了

串联各个模块

为了更好的去理解docker框架结构中的各个模块,通过简答的例子将这些模块进行简要串联

docker pulldocker run两条命令怎么通过这个框架体系来实现

docker pull

docker pull的作用是在Docker Registry上下载镜像,并存储在本地的graph中,以便后续使用

首先用户输入docker pull命令后,Docker Client端接收到执行这条命令的请求,会先完成信息解析之后,发送一个http请求,请求方式为post,URL为images(因为是去下载镜像,肯定回去找关于镜像的URL),这个请求会被交给Docker Server,由Router通过URL请求方式来判断计算机中应该怎么去做,然后就交给Handler去执行,Handler会去分析具体的这个请求,然后去产生一个pull的job,pull的工作就是去找docker Registry去下载镜像。下载之后job会将镜像就交付给graph,由它的驱动把这个镜像的分层关系以及数据进行存储。

docker run

docker run作用是在一个全新的docker容器内,运行某个指令,docker在运行这条命令时,所做的工作分为两部分:

1.创建docker容器所需要的rootfs以及镜像

2.创建容器的网络环境以及真正的指令和命令

所以在docker run运行时,Docker Client会发送两次请求,第二次发送的请求取决于第一次请求时返回的状态是什么

docker run命令发起之后,Docker Client收到这条命令,进行解析,知道了需要去创建容器,所以http的请求方法是post,这个请求会被交给Docker Server,由Router通过URL请求方式来判定这个请求要做什么,转发给特定的Handler,Handler会去分析具体的这个请求,知道了是要创建一个容器,去产生一个create的job,进行执行create操作,创建容器是基于镜像的操作,所以这个job要去graph中获取该镜像,也可以找到rootfs所需要的镜像,graph会将rootfs的镜像交给overlay2,第一个请求已经结束了,返回的状态告诉Client镜像的rootfs已经找到了。

接着开始第二个请求,仍然是post的请求方式,发送了一个代码是start,通过http发送给router,router根基请求判断计算机要干什么,转交给Handler进行分析,然后产生一个start的job,然后就需要去配置启动容器所需要的环境,也就是配置网络环境,由networkdriver来进行配置,netlink完成网络环境的创建,返回给start的job,然后会交给另一个job调用execdriver,会进行初始化相应的namespace和cgroup,然后交给libcontainer来调取数据的最终内容限制内存、硬盘灯,最后启动容器。
